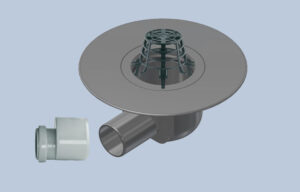

Воронка поставляється з горизонтальним випуском стандартних діаметрів: DN 70 і DN 50 (DN 70 з перехідником до DN 50). Комбінується з надставними елементами, насадкою для тераси або стяжним кільцем. Корпус воронки виготовлений з міцного матеріалу поліпропілен (ПП) і теплоізольований завдяки подвійним стінкам. Щоб забезпечити захист від зворотного підпору згідно DIN, у верхній частині приймальні чаші розташовується паз, в який при установці вкладається рухоме кільце. Фіксування рухомого кільця в пазі запобігає зсуванням ущільнення.
| Діаметр (DN), мм | Артикул ПВХ, ВЕА, ПЕ | Тип |
|---|---|---|
| 70/50 | 0505514 | C 70/50 A PVC |
* DN 125 з перехідним з’єднанням до DN 150 і DN 100 з перехідним з’єднанням до DN 125.
Пропускна здатність водовідвідних воронок DN 70 (50) відповідно до стандарту DIN EN 1253
| Висота підпора, мм | Пропускна здатність (л/с) | Рівень води, мм |
|---|---|---|
| DN 50/70 соединение DN 50 | 5,7 | 35 |
| DN 50/70 соединение DN 70 | 5,9 | 35 |
