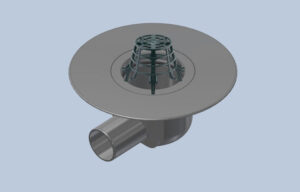

Воронка поставляється з горизонтальним випуском стандартних діаметрів: DN 70, DN 100, DN 125 (DN 100 з перехідником до DN 125). Корпус воронки виготовлений з міцного матеріалу поліпропілен (ПП) і теплоізольований завдяки подвійним стінкам. Щоб забезпечити захист від зворотного підпору згідно DIN, у верхній частині приймальної чаші розташовується паз, в який при установці вкладається рухоме кільце. Фіксування рухомого кільця в пазі запобігає зсуванням ущільнення.
Воронка виконана з електропідігрівом від мережі 220 / 230В (80 мА) споживана потужність 10-30 Вт. Саморегулюючий кабель електропідігріву прокладений всередині корпусу воронки. Вільний кінець електрокабеля можна побачити зовні і всередині.
Діаметр | Артикул ПВХ, ВЕА, ПЕ | Тип |
---|---|---|
70 | 0505511 | C 70 AH PVC |
100 | 0505512 | C 100 AH PVC |
125* | 0505513 | C 125/100 AH PVC |
* DN 125 з перехідним з’єднанням до DN 150 і DN 100 з перехідним з’єднанням до DN 125.
Пропускна здатність водовідвідних воронок DN 70-150 відповідно до стандарту DIN EN 1253
Висота підпора, мм | DN 70 | DN 100 | DN 125 |
---|---|---|---|
15 | 2,60 | 3,20 | 1,40 |
25 | 4,50 | 5,00 | 3,10 |
35 | 6,80 | 6,30 | 7,10 |
45 | — | 8,80 | 7,10 |
55 | — | 10,00 | 8,40 |
