Стрічковий ліхтар Вasic

Модульна система природного освітлення для плоских дахів промислових будівель.

Стрічковий ліхтар Вasic відповідає стандартним вимогам, що пред’являються до плоских дахів. За бажанням його можна дооснастити. У сфері промислового будівництва ліхтар Вasic забезпечує якісне освітлення, вентиляцію, тепло- і димовидалення навіть в складних системах.

Переваги / Особливості – Можливість розширення функціональних можливостей: ширина прольоту 1-6 м і будь-яка довжина ліхтаря реалізуються за рахунок модульної структури і різноманітного дооснащення системи

– Різні варіанти скління для задоволення найсуворіших вимог; можливе використання скління в якості жорсткого покриття покрівлі

– У концепції протипожежного захисту допускається як плавка поверхня згідно DIN18230-1

– Відповідає індивідуальним вимогам до статичної стійкості конструкції

– Вибирайте посилені варіанти скління (для регіонів з високими сніговими навантаженнями), що відповідають вимогам Європейського стандарту ETA чи сумісні з системами захисту від падінь

Області застосування – Плоскі дахи промислових будівель (наприклад, склади) з кутом нахилу максимум 20 ° (паралельно коника даху, максимум 5 °)

– Більший кут нахилу за запитом Розробка нових конструкцій і підготовка проектів реновації

Матеріал – Алюмінієвий профіль

– Скління із стільникового полікарбонату, склопластику, скловолокна

Повна стулка з системою NRWG

– Положення при монтажі: через всю ширину прольоту стрічкового ліхтаря

– Доступні розміри стулки 1 і 2 м

– Застосовується, якщо ширина прольоту від 1 до 2,53 м.

– Система стулок ДУ відповідає нормам EN 12101-2

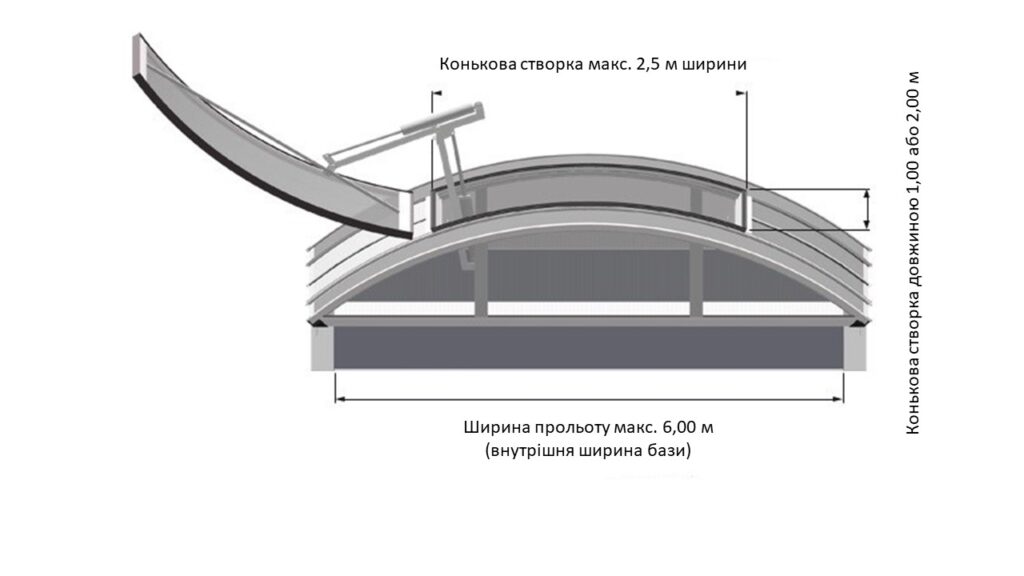

Конькова стулка з системою NRWG

– Положення при монтажі: на конику стрічкового ліхтаря з двома силовими профілями як елементами зміцнення

– Розміри стулки (ширина x довжина): 1,50 м x 2,00 м 2,50 м х 1,00 м 2,50 м x 2,00 м

– Для ліхтарів з прольотом від 2,00 м до 6,00 м (1,50 м x 2,00 м)

– Для ліхтарів з прольотом від 2,70 м до 6,00 м (2,50 м x 1,00 м / 2,50 м х 2,00 м)

– Система стулок ДУ відповідає нормам EN 12101-2

Варіанти скління Ширина прольоту (м) Теплопровідність (В/м Шумоізоляція (дБ) Світлопровідність (%) Енергоефективність (%) Пожежні характеристики [DIN EN 13501]
ПК 10/4 1,00-6,00 2,5 1) 19 61 61 B-s1, d0
ПК 16/7 2,00-6,00 1,8 1) 21 45 46 B-s1, d0
ПК 20/7 2,50-6,00 1,6 23 44 45 B-s1, d0
ПК 10/4 +10/4 1,00-6,00 1,7 24 37 43 E
ПК 10/4 + склохолст + ПК 10/4 2) 1,00-6,00 1,7 24 27 33 E
ПК 16/7 + 10/4 2) 2,00-6,00 1,3 24 28 37 E
ПК 16/7 + склопакет + 10/4 2) 2,00-6,00 1,3 24 20 29 E
ПК 16/7 + 6 мм ПЕТГ 2,00-6,00 1,8 30 38 43 E
ПК 10/2, заповнений аерогелем 1,00-4,00 2 21 74 71 E
ПК 16/3, заповнений аерогелем 2,00-4,00 1,3 21 65 64 E
ПК 20/3, заповнений аерогелем 2,50-4,00 1,1 21 63 63 E
PC 16/7 IR control white 2,00-6,00 1,8 21 22 31 B-s1, d0

1) Вертикальний монтаж
2) Чи відповідає вимогам “твердої покрівлі» В (t1)
3) Скління тільки кольору опал, інші кольори за запитом
4) ДУ NRWG (T-05) встановлюється тільки при ширині від 1,35 м (для Німеччини)
5) Зазначені показники звукоізоляції залежать від скління
Теплопровідність можна розрахувати індивідуально за запитом.
Залежно від матеріалу скління і ширини стрічковий ліхтар Вasic може бути запропонований з висотою арки 1/5 або 1/9
